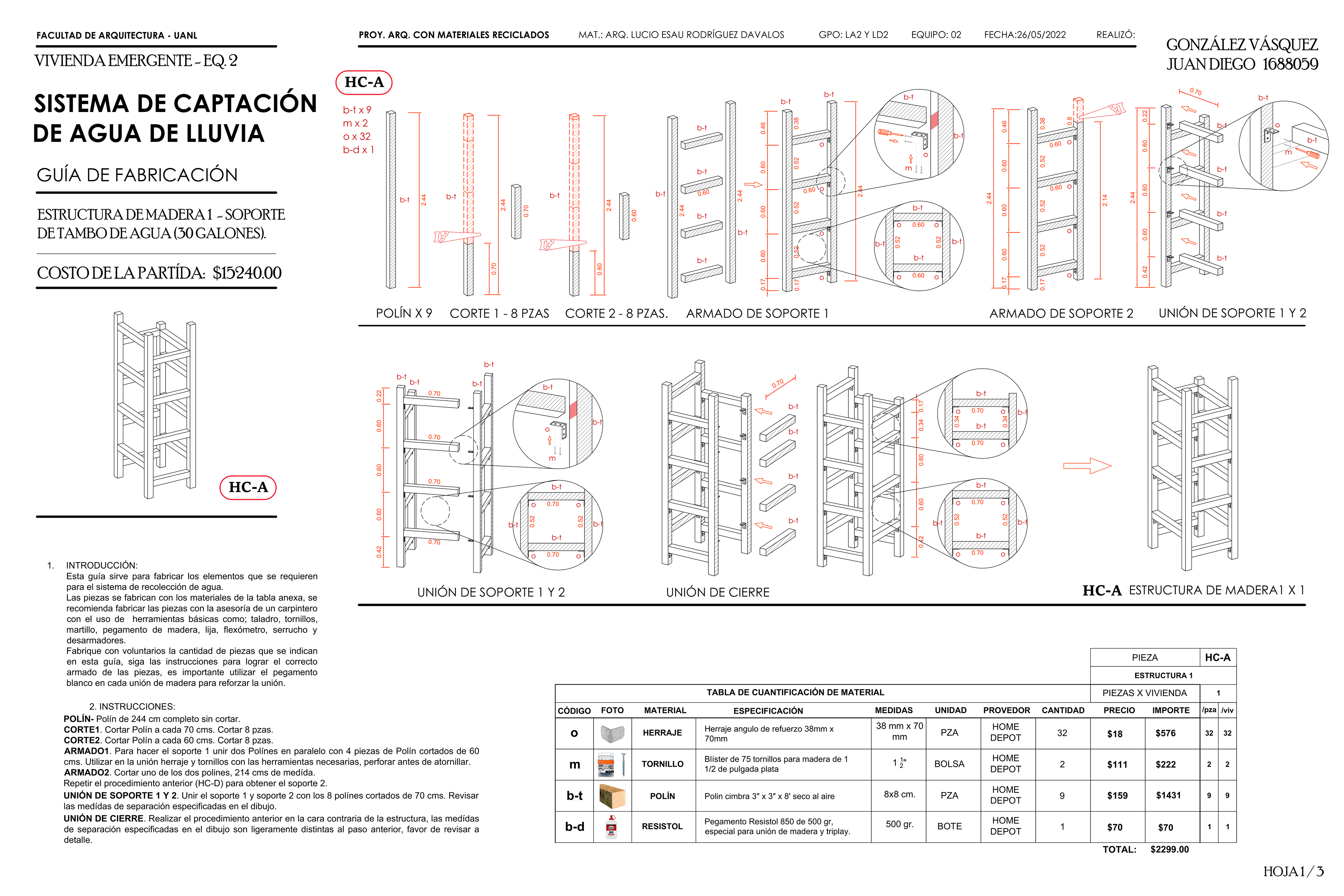

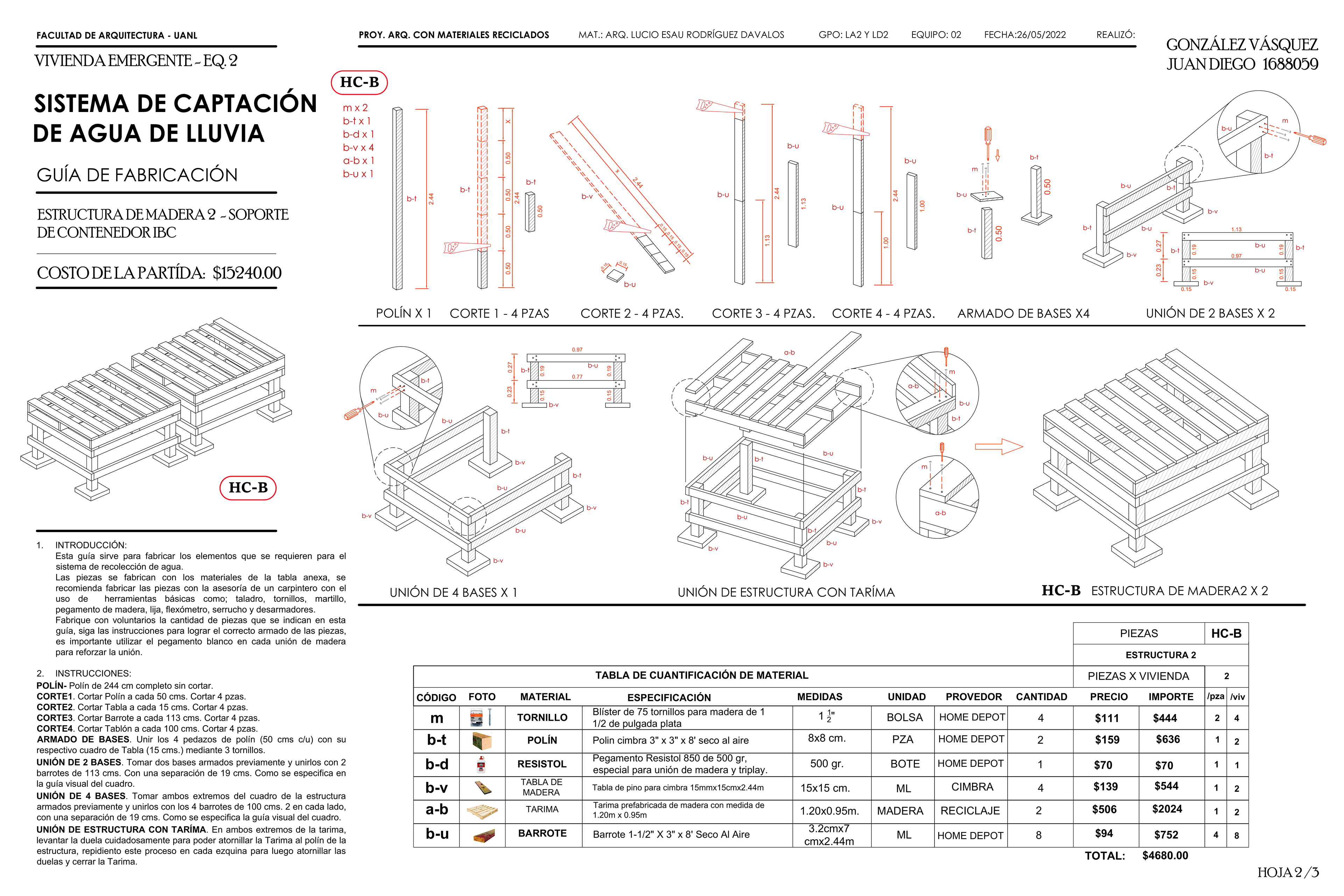

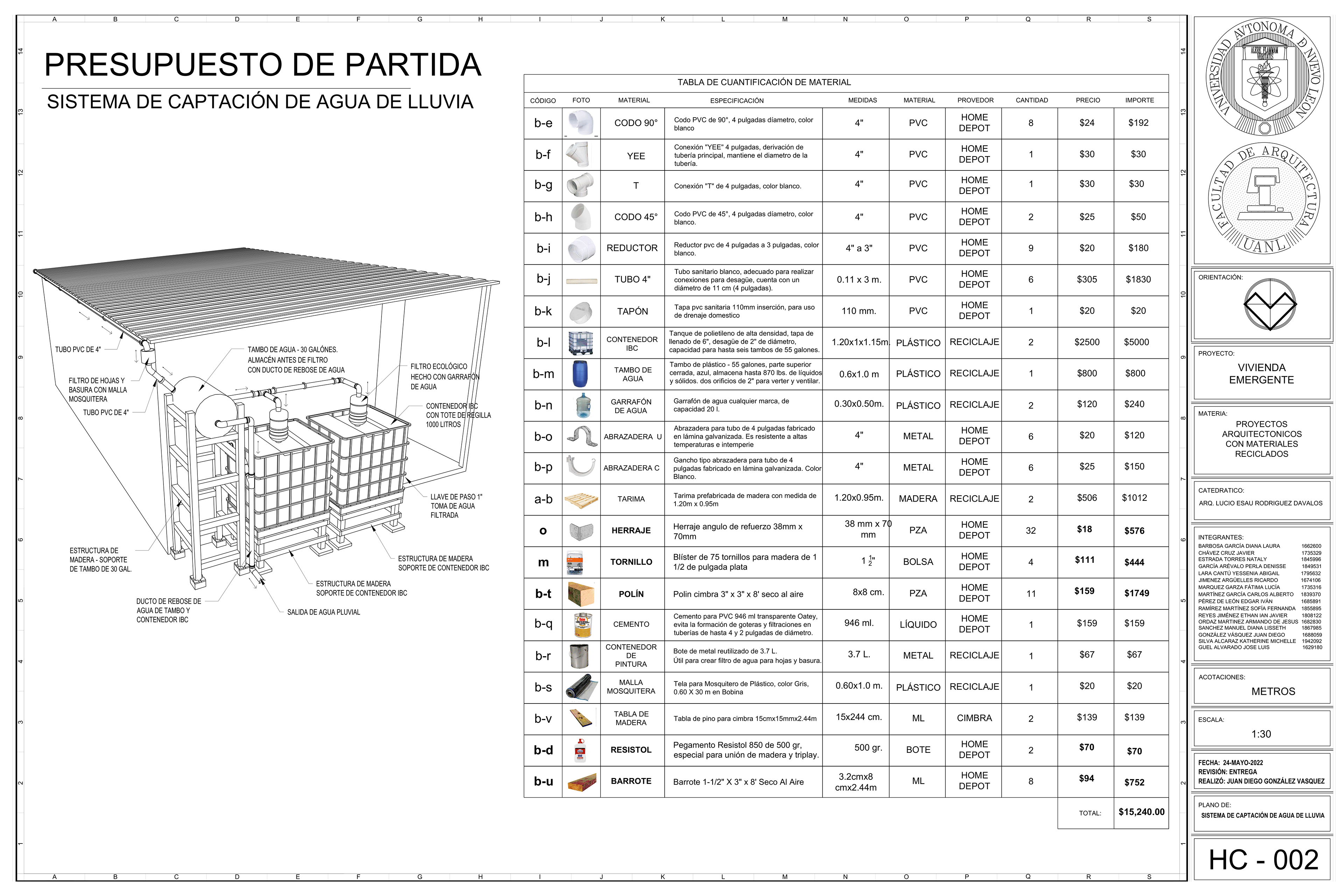

Este proyecto consistió en hacer una guía de armado y fabricación de mobiliario para la recolección de agua pluvial en zonas remotas del estado de Nuevo León.
Esta guía se diseñó meticulosamente para explicar cada paso a detalle y claridad.
Para la representación gráfica y explicativa, se modeló el mobiliario en 3D en Sketchup y posteriormente se realizaron los esquemas 2D en Autocad.
En cada paso se hace referencia textual mediante claves para facilitar la comprensión visual y verval. Con este proyecto se desarrolló la habilidad de presentación profesional de diseño para mobiliario.
